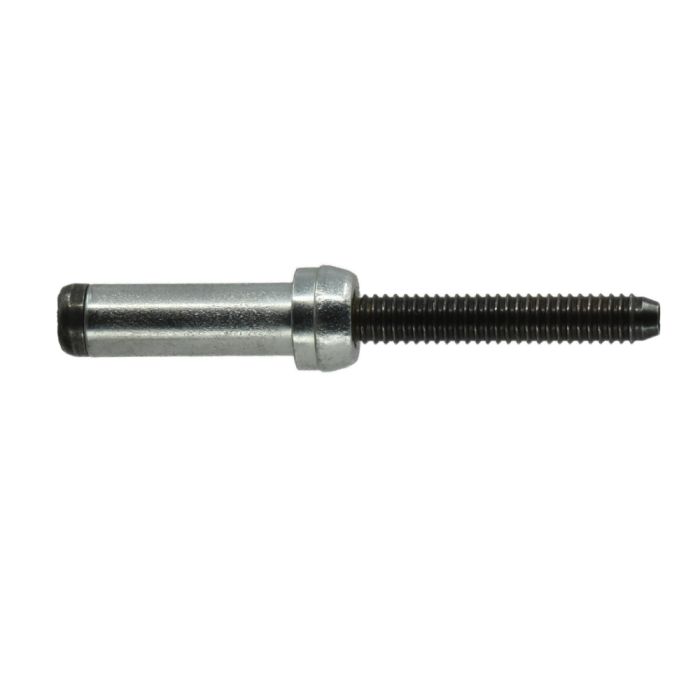

HUCK® BOM Blindniete

Hinweis

Maßgeschneidert für hohe Befestigungsanforderungen in Schwerlastanwendungen wie im Bauwesen, bei der Containerfertigung, in Bahnprojekten, im Bergbau sowie im Brückenbau zeichnet sich der BOM-Schwerlastbefestiger als strukturelles Blindbefestigungselement mit überlegener Festigkeit und hoher Manipulationssicherheit aus. Der einzigartige Verriegelungsmechanismus ermöglicht nicht nur eine vibrationssichere Verbindung, sondern verhindert auch ein Lösen des Dorns. Die BOM-Produktlinie bietet nicht nur hohe Zug- und Scherfestigkeiten, wie sie typischerweise von Lockbolzen bekannt sind, sondern überzeugt zudem durch die Flexibilität der einseitigen Montage. Dadurch eignet sie sich besonders für Anwendungen mit eingeschränktem Zugang. Der BOM-Befestiger gewährleistet eine einfache Handhabung durch einen schnellen und wiederholbaren Montageprozess, der nur minimale Bedienerkenntnisse erfordert.


- Bietet Leistung auf Schließringbolzen-Niveau

- Sehr hohe Zug- und Scherfestigkeit
 - Außergewöhnlich schnelle und wiederholbare Installation
 - Ausgezeichnete Vibrationsfestigkeit
 - Hohe Griffigkeit
 - Manipulationssichere Merkmale

Spezifikationen

Artikelnummer
BOM
Material Hülse
Stahl verzinkt
Material Dorn
Stahl schwarz geölt
Marke
HUCK®
Kopfform
Rundkopf

Downloads

pdf
Allgemeine bauaufsichtliche Zulassung DIBt Z-14.4-406
(Größe: 3.6 MB)
pdf
Datenblatt HUCK® BOM
(Größe: 1.7 MB)

Ausführungen und Spezifikationen

Bezeichnung
Bezeichnung
Ø [mm]
Ø [mm]
Bohrung [mm]
Bohrung [mm]
Klemmbereich [mm]
Klemmbereich [mm]
Preis
Status
Menge / Kaufen
BOM-R6-4
4.8
5.3 - 5.6
5.6 - 7.1
CHF 110.00

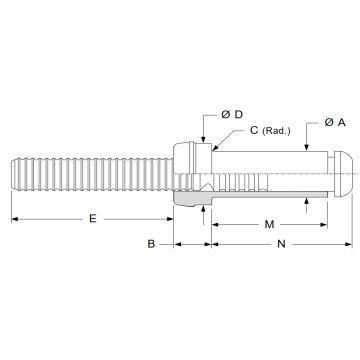

HUCK® BOM-R6-4 Blindniet Stahl verz. (5.6-7.1mm)

Spezifikationen

Ø L [mm] 7.8
Zug min. [kN] 8.0
Scherung min. [kN] 12.5
A [mm] 5.0 - 5.25
B [mm] 4.25
D [mm] 7.25
F [mm] 4.5
H [mm] 2.4
N [mm] 15.9
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R6-5
4.8
5.3 - 5.6
7.2 - 8.7
CHF 110.10
HUCK® BOM-R6-5 Blindniet Stahl verz. (7.2-8.7mm)

Spezifikationen

Ø L [mm] 7.8
Zug min. [kN] 8.0
Scherung min. [kN] 12.5
A [mm] 5.0 - 5.25
B [mm] 4.25
D [mm] 7.25
F [mm] 4.5
H [mm] 2.4
N [mm] 17.5
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R6-6
4.8
5.3 - 5.6
8.8 - 10.3
CHF 118.60
HUCK® BOM-R6-6 Blindniet Stahl verz. (8.8-10.3mm)

Spezifikationen

Ø L [mm] 7.8
Zug min. [kN] 8.0
Scherung min. [kN] 12.5
A [mm] 5.0 - 5.25
B [mm] 4.25
D [mm] 7.25
F [mm] 4.5
H [mm] 2.4
N [mm] 19.0
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R6-7
4.8
5.3 - 5.6
10.4 - 11.9
CHF 126.20
HUCK® BOM-R6-7 Blindniet Stahl verz. (10.4-11.9mm)

Spezifikationen

Ø L [mm] 7.8
Zug min. [kN] 8.0
Scherung min. [kN] 12.5
A [mm] 5.0 - 5.25
B [mm] 4.25
D [mm] 7.25
F [mm] 4.5
H [mm] 2.4
N [mm] 20.6
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R6-8
4.8
5.3 - 5.6
12.0 - 13.4
CHF 133.60
HUCK® BOM-R6-8 Blindniet Stahl verz. (12-13.4mm)

Spezifikationen

Ø L [mm] 7.8
Zug min. [kN] 8.0
Scherung min. [kN] 12.5
A [mm] 5.0 - 5.25
B [mm] 4.25
D [mm] 7.25
F [mm] 4.5
H [mm] 2.4
N [mm] 22.2
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R6-9
4.8
5.3 - 5.6
13.6 - 15.1
CHF 117.10
HUCK® BOM-R6-9 Blindniet Stahl verz. (13.6-15.1mm)

Spezifikationen

Ø L [mm] 7.8
Zug min. [kN] 8.0
Scherung min. [kN] 12.5
A [mm] 5.0 - 5.25
B [mm] 4.25
D [mm] 7.25
F [mm] 4.5
H [mm] 2.4
N [mm] 23.8
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-3
6.4
7.0 - 7.4
4.0 - 5.5
CHF 204.40
HUCK® BOM-R8-3 Blindniet Stahl verz. (4.0-5.6mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 17.3
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-4
6.4
7.0 - 7.4
5.6 - 7.1
CHF 173.90
HUCK® BOM-R8-4 Blindniet Stahl verz. (5.6-7.1mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 18.9
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-5
6.4
7.0 - 7.4
7.2 - 8.7
CHF 174.00
HUCK® BOM-R8-5 Blindniet Stahl verz. (7.2-8.7mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 20.5
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-6
6.4
7.0 - 7.4
8.8 - 10.3
CHF 174.00
HUCK® BOM-R8-6 Blindniet Stahl verz. (8.8-10.3mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 22.1
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-7
6.4
7.0 - 7.4
10.4 - 11.9
CHF 217.40
HUCK® BOM-R8-7 Blindniet Stahl verz. (10.3-11.9mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 23.7
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-8
6.4
7.0 - 7.4
12.0 - 13.4
CHF 178.40
HUCK® BOM-R8-8 Blindniet Stahl verz. (11.9-13.5mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 25.3
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-9
6.4
7.0 - 7.4
13.6 - 15.0
CHF 178.50
HUCK® BOM-R8-9 Blindniet Stahl verz. (13.5-15.1mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 26.9
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-10
6.4
7.0 - 7.4
15.2 - 16.6
CHF 178.10
HUCK® BOM-R8-10 Blindniet Stahl verz. (15.1-16.7mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 28.5
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-11
6.4
7.0 - 7.4
16.7 - 18.2
CHF 198.90
HUCK® BOM-R8-11 Blindniet Stahl verz. (16.7-18.3mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 20.0
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R8-12
6.4
7.0 - 7.4
18.3 - 19.8
CHF 244.00
HUCK® BOM-R8-12 Blindniet Stahl verz. (18.3-19.8mm)

Spezifikationen

Ø L [mm] 10.3
Zug min. [kN] 14.5
Scherung min. [kN] 22.7
A [mm] 6.65 - 7.0
B [mm] 5.7
D [mm] 9.65
F [mm] 5.9
H [mm] 2.4
N [mm] 31.6
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-4
7.9
8.8 - 9.3
4.8 - 7.9
CHF 230.80
HUCK® BOM-R10-4 Blindniet Stahl verz. (4.8-7.9mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 22.2
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-6
7.9
8.8 - 9.3
8.0 - 11.1
CHF 224.30
HUCK® BOM-R10-6 Blindniet Stahl verz. (8.0-11.1mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 25.4
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-8
7.9
8.8 - 9.3
11.2 - 14.2
CHF 171.00
HUCK® BOM-R10-8 Blindniet Stahl verz. (11.1-14.3mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 28.6
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-10
7.9
8.8 - 9.3
14.3 - 17.4
CHF 167.80
HUCK® BOM-R10-10 Blindniet Stahl verz. (14.3-17.5mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 31.8
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-12
7.9
8.8 - 9.3
17.5 - 20.5
CHF 191.40
HUCK® BOM-R10-12 Blindniet Stahl verz. (17.5-20.6mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 34.9
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-14
7.9
8.8 - 9.3
20.7 - 23.8
CHF 280.40
HUCK® BOM-R10-14 Blindniet Stahl verz. (20.7-23.8mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 38.1
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R10-16
7.9
8.8 - 9.3
23.9 - 26.9
CHF 319.80
HUCK® BOM-R10-16 Blindniet Stahl verz. (23.8-27.0mm)

Spezifikationen

Ø L [mm] 13.2
Zug min. [kN] 23.1
Scherung min. [kN] 35.8
A [mm] 8.45 - 8.80
B [mm] 7.05
D [mm] 12.15
F [mm] 7.7
H [mm] 4.4
N [mm] 41.3
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-4
9.5
10.5 - 11.0
4.8 - 7.9
CHF 269.20
HUCK® BOM-R12-4 Blindniet Stahl verz. (4.8-7.9mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 24.6
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-6
9.5
10.5 - 11.0
8.0 - 11.1
CHF 273.80
HUCK® BOM-R12-6 Blindniet Stahl verz. (8.0-11.1mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 27.8
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-8
9.5
10.5 - 11.0
11.2 - 14.2
CHF 211.10
HUCK® BOM-R12-8 Blindniet Stahl verz. (11.2-14.3mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 31.0
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-10
9.5
10.5 - 11.0
14.3 - 17.4
CHF 191.90
HUCK® BOM-R12-10 Blindniet Stahl verz. (14.3-17.5mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 43.1
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-12
9.5
10.5 - 11.0
17.5 - 20.6
CHF 304.20
HUCK® BOM-R12-12 Blindniet Stahl verz. (17.5-20.6mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 37.3
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-14
9.5
10.5 - 11.0
20.7 - 23.8
CHF 233.60
HUCK® BOM-R12-14 Blindniet Stahl verz. (20.7-23.8mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 40.5
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-16
9.5
10.5 - 11.0
23.9 - 26.9
CHF 296.10
HUCK® BOM-R12-16 Blindniet Stahl verz. (23.8-27.0mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 43.7
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-18
9.5
10.5 - 11.0
27.0 - 30.1
CHF 518.00
HUCK® BOM-R12-18 Blindniet Stahl verz. (27-30.2mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 46.8
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1
BOM-R12-20
9.5
10.5 - 11.0
30.2 - 33.3
CHF 699.30
HUCK® BOM-R12-20 Blindniet Stahl verz. (30.2-33.3mm)

Spezifikationen

Ø L [mm] 15.4
Zug min. [kN] 32.3
Scherung min. [kN] 49.4
A [mm] 10.0 - 10.45
B [mm] 8.3
D [mm] 14.3
F [mm] 9.1
H [mm] 4.4
N [mm] 50.0
Mengeneinheit Stk.
Preis pro Anzahl 100
Verpackungseinheit 1

Verwandte Produkte

Nietpistole HUCK® 256 pneumatisch
Nietpistole HUCK® 256 pneumatisch
The price depends on the options chosen on the product page
Details & Kaufen
Nietpistole HUCK® DEA-BV13K2-B Akku
Nietpistole HUCK® DEA-BV13K2-B Akku
The price depends on the options chosen on the product page
Details & Kaufen
Nietpistole HUCK® 2581 hydraulisch
Nietpistole HUCK® 2581 hydraulisch
The price depends on the options chosen on the product page
Details & Kaufen
Powerig HUCK® HK32-002
Powerig HUCK® HK32-002
The price depends on the options chosen on the product page
Details & Kaufen
HUCK® Zugköpfe
HUCK® Zugköpfe
The price depends on the options chosen on the product page
Details & Kaufen
HUCK® Zugköpfe
HUCK® Zugköpfe
The price depends on the options chosen on the product page
Details & Kaufen
