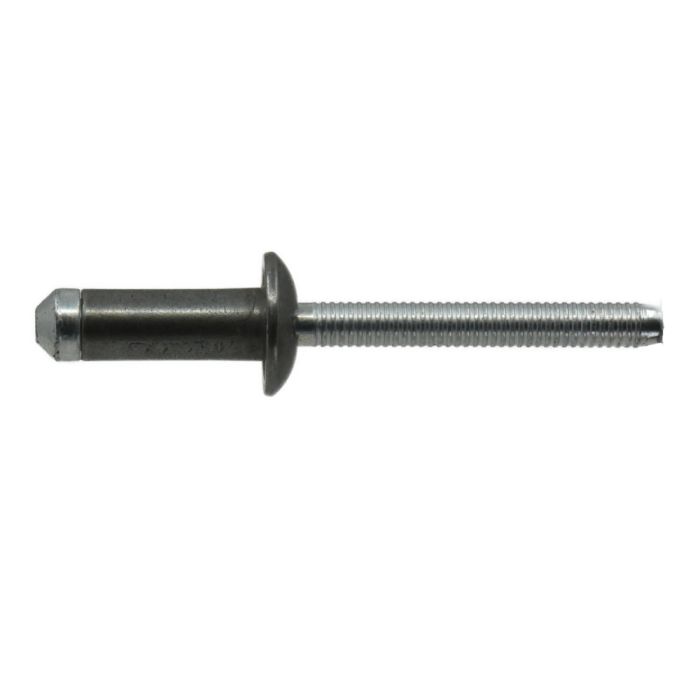

HUCK® Auto-Bulb ABP-4U
Hinweis
Spezielle Form der Blindseite für einfaches Positionieren im Vorloch: Ideal für automatischen Einbau. Große Auflagefläche auf der Blindseite: Für Verbindungsmaterialien geringerer Festigkeit oder für den Dünnblechbereich besonders geeignet. Kleine Länge auf der Blindseite: Weniger Platz auf der Blindseite vor dem Einbau erforderlich. Hohe Stabilität des Nietes: Verhindert die Wahrscheinlichkeit von Geräuschen oder Vibrationen in dynamisch beanspruchten Anwendungen. Vertiefter Dornbruch: Kein Hängenbleiben an Kleidung, Haut oder Bauteilen. Steifigkeit des Nietdornes und der Verriegelungsmechanismus garantieren hohe Scher- und Zugfestigkeit. Kopfausführung: Flachrundkopf. Materialien: Stahl, Edelstahl
- Lochsuchkopf-Technologie für automatisierte Anwendungen
- Große Auflagefläche auf der Blindseite gegen das rückseitige Blech
- Verzahnter Dorn erzeugt eine formschlüssige Interferenzverriegelung
- Gleichmäßige Verteilung der Klemmkraft auf das rückseitige Blech
- Hohe Dornhaltekraft verhindert Geräusche und Vibrationen in dynamischen Baugruppen
- Versenkter Dornbruch verhindert Hängenbleiben
- Ermöglicht robuste, vibrationsbeständige Verbindungen
Spezifikationen
Ausführungen und Spezifikationen
Bezeichnung
Bezeichnung
Ø [mm]
Ø [mm]
Bohrung [mm]
Bohrung [mm]
Klemmbereich [mm]
Klemmbereich [mm]
Preis
Status
Menge / Kaufen
ABP-4U8-M2
6.4
6.6 - 6.9
1.5 - 3.5
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3

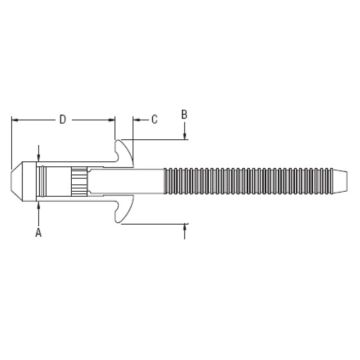

B [mm]
13.6
C [mm]
3.3
D [mm]
15.8
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M3
6.4
6.6 - 6.9
2.8 - 4.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
17.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M4
6.4
6.6 - 6.9
3.8 - 5.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
18.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M5
6.4
6.6 - 6.9
4.8 - 6.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
19.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M6
6.4
6.6 - 6.9
5.8 - 7.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
20.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M7
6.4
6.6 - 6.9
6.8 - 8.8
CHF 105.50
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
21.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M8
6.4
6.6 - 6.9
7.8 - 9.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
22.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M9
6.4
6.6 - 6.9
8.8 - 10.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
23.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M10
6.4
6.6 - 6.9
9.8 - 11.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
24.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M11
6.4
6.6 - 6.9
10.8 - 12.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
25.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M12
6.4
6.6 - 6.9
11.8 - 13.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
26.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M13
6.4
6.6 - 6.9
12.8 - 14.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
27.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M14
6.4
6.6 - 6.9
13.8 - 15.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
28.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M15
6.4
6.6 - 6.9
14.8 - 16.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
29.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M16
6.4
6.6 - 6.9
15.8 - 17.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
30.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M17
6.4
6.6 - 6.9
16.8 - 18.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
31.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M18
6.4
6.6 - 6.9
17.8 - 19.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
32.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
ABP-4U8-M19
6.4
6.6 - 6.9
18.8 - 20.8
Preis auf Anfrage
Nicht bestellbar
Spezifikationen
Zug min. [kN]
7.1
Scherung min. [kN]
11.6
Pin-Halterung min. [kN]
1.3
B [mm]
13.6
C [mm]
3.3
D [mm]
33.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
