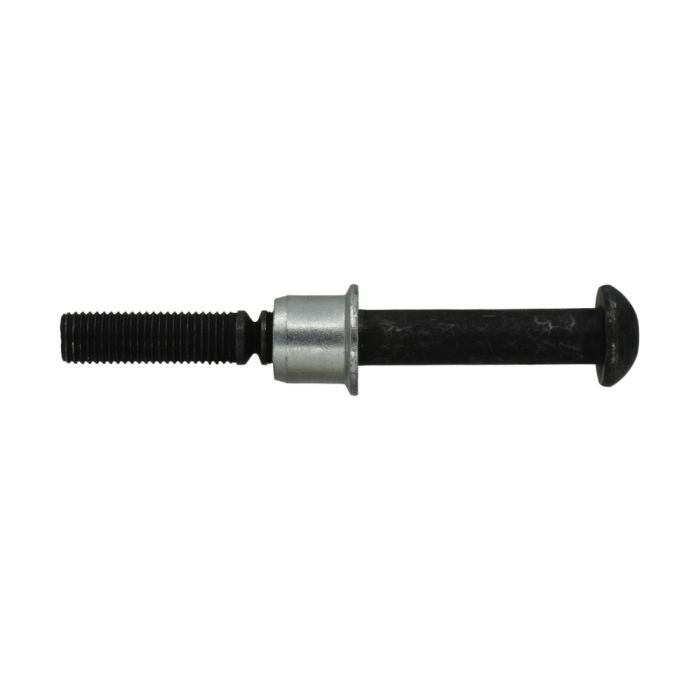

HUCK® C50LR-BR
Hinweis
Der Schließringbolzen mit großem Durchmesser der Festigkeitsklasse 8.8 wird gemäß British Standard B7805 Teil 2 aus dem Jahr 1997 gefertigt und steht als Beleg für höchste Qualität, Sicherheit und Leistungsfähigkeit. Als hochfester Befestiger bietet er eine sehr hohe Zugfestigkeit und ist für anspruchsvolle Anwendungen ausgelegt. Verschiedene Bolzenkopfausführungen wie Rundkopf, Flachrundkopf, Senkkopf und Gewindekopf ermöglichen eine flexible Anpassung an unterschiedliche Einsatzbereiche. Ergänzend sind Schließringe mit Standardflansch oder niedrigem Profil erhältlich. Die Befestiger stehen in den Werkstoffen Stahl, Edelstahl und Aluminium zur Verfügung. Für Eisenbahngleis-Anwendungen ist zudem eine Vielzahl spezieller Gewindeköpfe verfügbar.
- Hervorragende Scher- und Zugfestigkeit
- Zuverlässige und gleichbleibend hohe Leistung in tragenden und strukturellen Anwendungen
- Hohe Vibrationsbeständigkeit
- Schnelle und einfache Montage für eine Vielzahl unterschiedlicher Anwendungen
- Präzise Klemmbereichsabstufungen gemäß internationalen Standards
- Hohe Manipulationssicherheit
- Ausgleich von Bauteiltoleranzen und Ermöglichung einer schrägen Montage bis zu 7°
Spezifikationen
Ausführungen und Spezifikationen
Bezeichnung
Bezeichnung
Ø [mm]
Ø [mm]
Bohrung [mm]
Bohrung [mm]
Klemmbereich 2LC [mm]
Klemmbereich 2LC [mm]
Klemmbereich 3LC [mm]
Klemmbereich 3LC [mm]
Preis
Status
Menge / Kaufen
C50LR-BR16-8
12.7
max. 14.3
12.5 - 19.5
9.5 - 16.5
CHF 209.90
Spezifikationen
Klemmkraft min. [kN]
53.6
Zug min. [kN]
75.8
Scherung min. [kN]
64.10

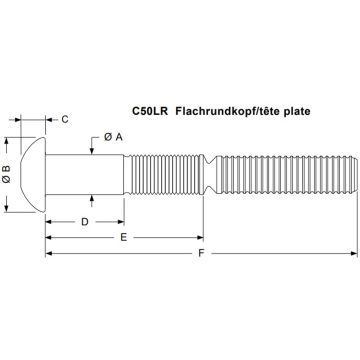

B [mm]
23.6
C [mm]
8.1
E [mm]
37.9
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR16-12
12.7
max. 14.3
19.0 - 26.0
16.0 - 23.0
CHF 219.00
Spezifikationen
Klemmkraft min. [kN]
53.6
Zug min. [kN]
75.8
Scherung min. [kN]
64.10
B [mm]
23.6
C [mm]
8.1
E [mm]
44.3
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR16-16
12.7
max. 14.3
25.5 - 32.5
22.5 - 29.0
CHF 229.00
Spezifikationen
Klemmkraft min. [kN]
53.6
Zug min. [kN]
75.8
Scherung min. [kN]
64.10
B [mm]
23.6
C [mm]
8.1
E [mm]
50.6
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
180
C50LR-BR16-20
12.7
max. 14.3
32.0 - 38.5
28.5 - 35.5
CHF 233.70
Spezifikationen
Klemmkraft min. [kN]
53.6
Zug min. [kN]
75.8
Scherung min. [kN]
64.10
B [mm]
23.6
C [mm]
8.1
E [mm]
57.0
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR16-24
12.7
max. 14.3
38.0 - 45.0
35.0 - 42.0
CHF 241.50
Spezifikationen
Klemmkraft min. [kN]
53.6
Zug min. [kN]
75.8
Scherung min. [kN]
64.10
B [mm]
23.6
C [mm]
8.1
E [mm]
63.3
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR20-8
15.9
max. 17.5
12.5 - 19.5
9.0 - 15.5
CHF 368.40
Spezifikationen
Klemmkraft min. [kN]
85.4
Zug min. [kN]
120.5
Scherung min. [kN]
100.1
B [mm]
30.4
C [mm]
11.0
E [mm]
43.5
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR20-12
15.9
max. 17.5
19.0 - 26.0
15.0 - 22.0
CHF 380.50
Spezifikationen
Klemmkraft min. [kN]
85.4
Zug min. [kN]
120.5
Scherung min. [kN]
100.1
B [mm]
30.4
C [mm]
11.0
E [mm]
49.9
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR20-16
15.9
max. 17.5
25.5 - 32.5
21.5 - 28.5
CHF 388.90
Spezifikationen
Klemmkraft min. [kN]
85.4
Zug min. [kN]
120.5
Scherung min. [kN]
100.1
B [mm]
30.4
C [mm]
11.0
E [mm]
56.2
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR20-20
15.9
max. 17.5
32.0 - 38.5
28.0 - 35.0
CHF 409.30
Spezifikationen
Klemmkraft min. [kN]
85.4
Zug min. [kN]
120.5
Scherung min. [kN]
100.1
B [mm]
30.4
C [mm]
11.0
E [mm]
62.6
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR20-28
15.9
max. 17.5
44.5 - 51.5
40.5 - 47.5
CHF 418.70
Spezifikationen
Klemmkraft min. [kN]
85.4
Zug min. [kN]
120.5
Scherung min. [kN]
100.1
B [mm]
30.4
C [mm]
11.0
E [mm]
75.3
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-8
19.1
max. 21.0
12.7 - 19.1
7.9 - 14.2
CHF 710.80
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
45.7
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-12
19.1
max. 21.0
19.0 - 26.0
14.5 - 21.5
CHF 737.70
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
52.0
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-16
19.1
max. 21.0
25.5 - 32.5
21.0 - 27.5
CHF 737.60
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
58.4
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-20
19.1
max. 21.0
32.0 - 38.5
27.0 - 34.0
CHF 765.80
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
64.7
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-24
19.1
max. 21.0
38.0 - 45.0
33.5 - 40.5
CHF 766.60
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
71.1
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-28
19.1
max. 21.0
44.5 - 51.5
40.0 - 47.0
CHF 818.50
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
77.4
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-40
19.1
max. 21.0
63.5 - 70.5
59.0 - 66.0
CHF 848.50
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
96.5
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-48
19.1
max. 21.0
76.5 - 83.5
72.0 - 78.5
CHF 867.60
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
109.2
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-52
19.1
max. 21.0
83.0 - 89.5
78.0 - 85.0
CHF 897.50
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
115.5
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-56
19.1
max. 21.0
89.0 - 98.0
84.5 - 91.5
CHF 919.70
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
121.9
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
C50LR-BR24-68
19.1
max. 21.0
108.0 - 114.3
103.2 - 109.6
CHF 944.10
Spezifikationen
Klemmkraft min. [kN]
126.3
Zug min. [kN]
178.4
Scherung min. [kN]
144.1
B [mm]
36.5
C [mm]
13.5
E [mm]
140.9
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
