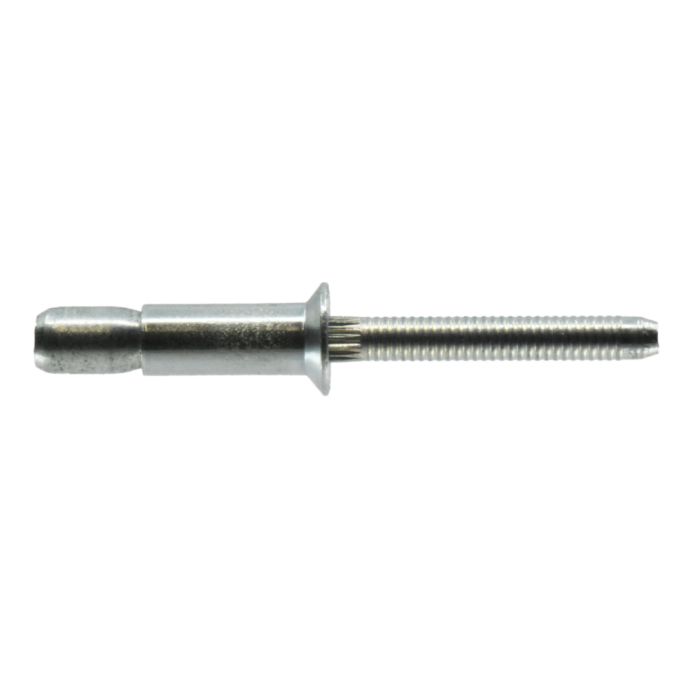

HUCK® Magna-Lok MGL100-R Senkkopf Stahl
Hinweis
Geeignet für unterschiedliche Verbindungsstärken. Befestiger für strukturfeste Verbindungen mit hoher Scher- und Zugfestigkeit. Ausgezeichnete Fähigkeit zur Spaltschließung. Hervorragende Bohrlochfüllung auf der Blindseite für eine sehr hohe Verbindungsstraffheit und eine hohe Widerstandsfähigkeit gegen das Eindringen von Wasser. Bündiger Dornbruch ohne Hängenbleiben an Kleidung, Haut oder Bauteilen und mit schneller sowie einfacher Sichtkontrolle. Innerer Nietdorn-Verriegelungsmechanismus, sicher im Nietkörper verriegelt und zuverlässig vor Korrosion geschützt. Kopfausführungen Flachrundkopf und Senkkopf. Werkstoffe Stahl, Edelstahl und Aluminium.
- Hohe Scher- und Zugfestigkeit für belastbare mechanische Performance
- Optimiertes Blechaufnahmesystem mit hervorragender Spaltüberbrückung
- Sichtbare Verriegelung zur schnellen und zuverlässigen Funktionsprüfung
- Effiziente Lochfüllung durch schnelle radiale Körperexpansion
- Großer Klemmbereich zur Reduzierung der Befestigervarianten und zur Vereinfachung der Lagerlogistik
- Ausgleich von unregelmäßigen, überdimensionierten, länglichen oder fehlausgerichteten Bohrungen
- Sehr hohe Montagegeschwindigkeit
- Artikelnummer
- MGL100-R
Spezifikationen
Ausführungen und Spezifikationen
Bezeichnung
Bezeichnung
Ø [mm]
Ø [mm]
Bohrung [mm]
Bohrung [mm]
Klemmbereich [mm]
Klemmbereich [mm]
Preis
Status
Menge / Kaufen
MGL100-R6-6
4.8
4.9 - 5.1
3.2 - 8.4
CHF 28.70
Spezifikationen
Zug min. [kN]
4.4
Scherung min. [kN]
5.7
Pin-Halterung min. [kN]
0.6
B [mm]
8.8
C [mm]
2.0
E [mm]
20.2
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
MGL100-R6-9
4.8
4.9 - 5.1
7.8 - 12.7
CHF 52.50
Spezifikationen
Zug min. [kN]
4.4
Scherung min. [kN]
5.7
Pin-Halterung min. [kN]
0.6
B [mm]
8.8
C [mm]
2.0
E [mm]
24.4
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
MGL100-R8-8
6.4
6.6 - 6.9
4.1 - 12.0
CHF 44.10
Spezifikationen
Zug min. [kN]
8.2
Scherung min. [kN]
11.1
Pin-Halterung min. [kN]
1.3
B [mm]
10.3
C [mm]
2.3
E [mm]
26.9
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
MGL100-R8-12
6.4
6.6 - 6.9
10.5 - 18.4
CHF 70.10
Spezifikationen
Zug min. [kN]
8.2
Scherung min. [kN]
11.1
Pin-Halterung min. [kN]
1.3
B [mm]
10.3
C [mm]
2.3
E [mm]
33.2
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
MGL100-R8-E16.4
6.4
6.6 - 6.9
11.95 - 25.4
CHF 0.00
Spezifikationen
Zug min. [kN]
8.2
Scherung min. [kN]
11.1
Pin-Halterung min. [kN]
1.3
B [mm]
10.3
C [mm]
2.3
Mengeneinheit
Stk.
Preis pro Anzahl
100
Verpackungseinheit
1
